Audytor HL
Modelado tridimensional del edificio y cálculo de la carga térmica.
Los programas se utilizan para el modelado tridimensional de edificios y el soporte para calcular la carga térmica de diseño de habitaciones individuales.
El programa calcula (dependiendo de la versión del idioma):
- el coeficiente de transmisión de calor para las paredes, pisos, techos y techos planos
- las pérdidas de calor en habitaciones individuales
- la pérdida de calor para todo el edificio

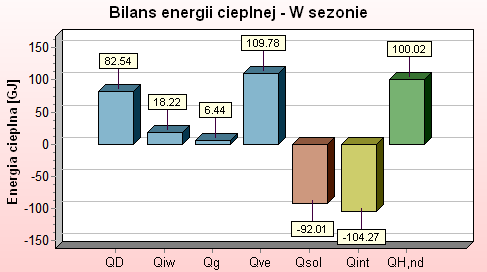

- el balance de calor del edificio para el período de calefacción
- la selección de radiadores
Importación del modelo de construcción de Revit 2020- 2022
La función permite importar el modelo de construcción desde el programa Revit 2020 - 2022. El programa Revit ofrece la posibilidad de exportar el modelo de construcción al formato gbXML. Para que el archivo gbXML sea adecuadamente adaptado a Audytor se debe usar la aplicación Audytor gbXML al Revit. Dependiendo de la cantidad de datos ingresados en Revit, el modelo puede estar casi completo después de la transferencia. En el programa Audytor HL sólo pueden permanecer los datos de tipos y grupos de habitaciones.El modelo de construcción importado se puede verificar usando la vista 3D.
Característica importante de Audytor HL
¡AUDYTOR HL 6.9 Pro ahora puede cargar modelos de construcción en formato gbXML desde Autodesk Revit!
- capacidad de cargar un modelo computacional tridimensional de un edificio directamente desde Revit 2016 - 2020 utilizando el plug-in gratuito Audytor gbXML,
- un mecanismo para verificar la exactitud del modelo de edificio cargado y completar los datos necesarios para realizar cálculos térmicos.
Sobre el programa
Las metodologías de cálculos previstas en las normas y reglamentos actuales son en muchos casos muy complicadas, a menudo contienen muchos detalles insignificantes y, además, están llenas de errores. Muchos años de experiencia de nuestra empresa y del equipo de desarrollo de software (el núcleo de la empresa está formado por empleados y graduados del Instituto de Calefacción y Ventilación de la Universidad Tecnológica de Varsovia) han hecho posible desarrollar un programa que, por un lado permite realizar cálculos térmicos de los edificios de acuerdo con la normativa aplicable y, por otro lado, libera a los diseñadores de la necesidad de estudiar en profundidad normativas por lo general complicadas y poco claras.
Muchos años de experiencia nos han permitido eliminar varios errores que ocurren en las regulaciones e introducir extensiones adicionales de los métodos de cálculo que aumentan la flexibilidad del programa.
Las soluciones utilizadas en el programa (Sistema de herencia de datos) hacen que a pesar de los métodos comolicados de cálculos y de la gran cantidad de información necesaria para realizar los cálculos, el tiempo necesario para preparar el proyecto no sea demasiado largo.
También hemos equipado nuestro programa con un extenso sistema de diagnóstico de errores e interpretación de los resultados obtenidos. Todo esto, combinado con un proceso de entrada de datos intuitivo y transparente, significa que el programa es capaz de guiar al diseñador a través del complicado proceso de cálculo previsto por nuevas regulaciones.
Para satisfacer las expectativas de nuestros clientes y las necesidades del mercado, el programa Audytor HL se actualiza constantemente y se adapta a los cambios normativos vigentes.
Creación gráfica de un modelo de construcción

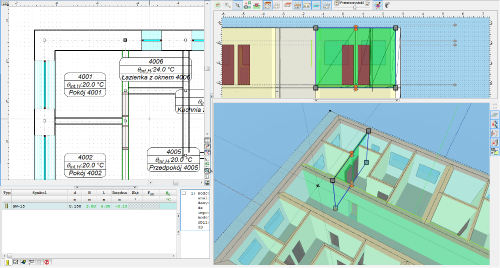

El programa equipado con esta función te permite dibujar un modelo de un edificio y a continuación transferirlo al modelo computacional.
El modelo de construcción se crea para cada planta. Por el momento, el usuario del programa controla el modelo creado en tres ventanas simultáneamente:
- plana vista en planta,
- perfil de tabique plano,
- editor tridimensional de toda el cuerpo del modelo de construcción,
y una tabla de datos sobre el elemento seleccionado (por ejemplo, longitud, altura del tabique).
Las ventanas y la tabla están constantemente sincronizadas. Esto significa que un cambio realizado en una de las ventanas o tabla se ve inmediatamente en los otros tres elementos.
La creación de un modelo comienza con el dibujo de una vista en planta. Se puede crear una vista en planta basado en un archivo cargado, por ejemplo, DWG o JPG. El archivo cargado se muestra como base en la ventana de la planta. Depende del usuario dibujar los tabiques en la base.
Después de terminar de agregar tabiqus, activa la herramienta de búsqueda de habitaciones.
Después de crear el modelo gráfico, el programa transfiere los datos al modelo computacional. En esta etapa se detectan puentes térmicos. El modelo de cálculo enriquecido con puentes térmicos se muestra en una nueva ventana asociada a una tabla editable. Por eso es posible verificar el modelo creado.

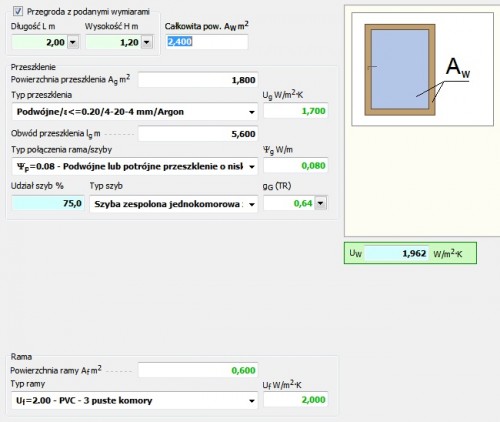

Coeficiente de transferencia de calor U para ventanas y puertas según PN-EN ISO 10077-1
El programa está equipado con un módulo que permite calcular el coeficiente de transferencia de calor de puertas y ventanas según la norma PN-EN ISO 10077-1. Los cálculos pueden tener en cuenta los coeficientes de transferencia de calor del marco, los acristalamientos, los paneles y los puentes térmicos alrededor del perímetro de los acristalamientos y los paneles. El coeficiente total de transferencia de calor de una ventana suele ser mucho más alto que el coeficiente de transferencia de calor del propio acristalamiento, porque las propiedades térmicas del marco y la geometría de la ventana juegan un papel importante.
Determinación de certificados de eficiencia energética de edificios según la metodología de la Revista de Leyes artículo 2014 888.- método de cálculos
A partir de la versión 6.5 Pro, los programas HL designan el Certificado de Eficiencia Energética de acuerdo con el Reglamento del Ministro de Infraestructuras y Fomento de 3 de junio de 2014 sobre la metodología para el cálculo de la eficiencia energética de un edificio y una vivienda o parte de un edificio que constituya un conjunto técnico y de servicios públicos independiente y el método de elaboración y modelos de certificados de rendimiento energético. Se ha implementado un "método de cálculo" en el programa.
El programa 6.5 Pro ha sido equipado con un sistema inteligente para cambiar entre la metodología de cálculo de EDM de 2008 y 2014. En la gran mayoría de los casos, el cambio se puede hacer con un clic.
El certificado designado se puede imprimir y guardar en muchos formatos electrónicos, por ejemplo, DOC, XLS, BMP o un archivo PDF protegido contra edición.
El Audytor HL es uno de los programas más elegidos por los certificadores para determinar el EPC.
Coeficiente de sombreado Fsh según PN-EN ISO 13790
Módulo que permite calcular el coeficiente de sombreado de puertas y ventanas según la norma PN-EN ISO 13790.
Según la norma PN-EN ISO 13790, se puede tener en cuenta el sombreado:
- de los edificios vecinos,
- marquesinas,
- pilastras.
Si la ventana mira hacia el sur, las pilastras en ambos lados de la ventana (si las hay) se incluyen en los cálculos. Sin embargo, en el caso de otras orientaciones, solo una (la del sur).
El rol del usuario se reduce a seleccionar qué elementos de sombreado están presentes para una ventana determinada e ingresar sus dimensiones de acuerdo con los dibujos que se muestran en el panel de información sobre herramientas.
Condiciones técnicas 2014, 2017, 2021 - en el campo del aislamiento de tabiques
El 1 de enero de 2014 entró en vigor la Ordenanza del Ministro de Transportes, Construcción y Economía Marítima del 5 de julio de 2013 por la que se modifica la Ordenanza sobre las condiciones técnicas que deben cumplir los edificios y su ubicación.
El programa posibilita comprobar los requisitos que se ha a partir de 2017 y 2021. Para mayor comodidad, las versiones individuales de los requisitos se han marcado con el año inicial en el que se aplicarán (WT 2014, WT 2017, WT 2021), aunque WT 2008 entró en vigor desde el 1 de enero de 2009.
Por lo tanto, han aparecido funciones de soporte de diseño apropiadas en los programas Audytor HL. El programa HL, según la versión (básica o Pro), comprueba::
- aislamiento térmico de edificios Umax (versiones básica y Pro),
- valor límite del indicador EP, que define la demanda anual calculada del edificio de energía primaria no renovable (en la versión Pro).
De acuerdo con el Reglamento anterior, se requiere cumplir con las dos condiciones anteriores (anteriormente bastaba con cumplir con una de éllas).
Posibilidad de agregar sus propios puentes térmicos lineales a la base de datos

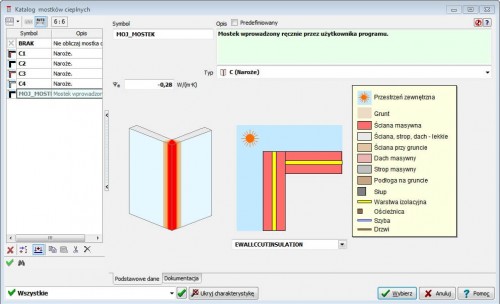

El programa está equipado con un catálogo de puentes térmicos según la norma PN-EN ISO 14683. El usuario puede completar este catálogo con puentes térmicos adicionales.
Determinación de los certificados de eficiencia energética de los edificios según la metodología de la Revista de Leyes del 18 de marzo de 2015, inciso 376 - método de desgaste
El método de desgaste se basa en la cantidad real de energía utilizada por el edificio o local. Puede usarse para preparar un certificado para edificios existentes, o para preparar un certificado para un apartamento, que se requiere en el momento de la venta.
En este método, el certificado se calcula para las condiciones reales de uso del edificio, y no para las condiciones de diseño, por lo que el indicador EP puede resultar más bajo que en el caso de utilizar el método de cálculo.

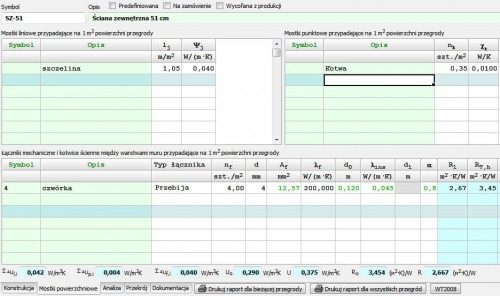

Puentes térmicos superficiales (punto y línea) en tabiques multicapa
El programa permite tener en cuenta en los cálculos de transferencia de calor, además de los puentes térmicos en los límites de los tabiques del edificio, también los puentes que se producen en la superficie del tabique. Pueden ser puentes tanto de punto como de línea.
Encolado y escalado de los dibujos
Los programas HL (desde la versión 6.0) y CC (desde 4.0) y todos los programas SET están equipados con la función de creación de modelos de construcción gráfica. Esta función permite dibujar un modelo de construcción. Para facilitar el dibujo, se puede cargar un archivo con un plano de dibujo en el programa. El archivo descargado puede provenir de un programa externo para crear dibujos técnicos (por ejemplo, DWG) o de un dibujo escaneado (por ejemplo, JPG). El dibujo escaneado se puede dividir en varios archivos. Los dibujos escaneados en varios archivos generalmente no se escalan con la precisión suficiente. También se pueden girar entre sí en un pequeño número de grados.

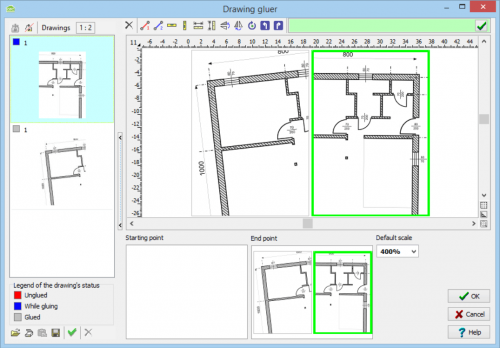

La función de encolado de dibujos permite pegar y escalar rápidamente muchos dibujos escaneados en varios tamaños y rotados uno con respecto al otro.
Vista previa del coeficiente de ecualización de temperatura de materiales homogéneos
En el catálogo de materiales de construcción homogéneos, se muestra el coeficiente de igualación de temperatura (difusividad térmica) del material. Este parámetro afecta a la dinámica del tejado o pared exterior y es de gran importancia a la hora de elegir el material de los tabiques expuestos a una alta insolación.
Capacidad calorífica unitaria interna de un edificio calculada en base al cuerpo del edificio
El programa equipado con esta función da la posibilidad? Cálculo de la capacidad calorífica unitaria interna Cm basada en el cuerpo del edificio. El programa es tan flexible que también permite una determinación simplificada de Cm (especificando el tipo de estructura del edificio, por ejemplo, ligero, pesado), e incluso para ingresar cualquier valor de Cm por parte del usuario.
Posibilidad de definir qué grupos de habitaciones no se tendrán en cuenta a la hora de calcular los coeficientes de división de costes
Posibilidad de definir qué grupos de habitaciones no se tendrán en cuenta a la hora de calcular los coeficientes de división de costes.

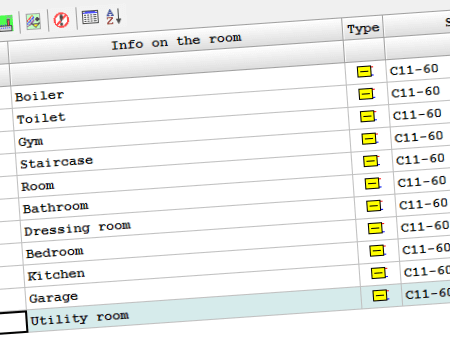

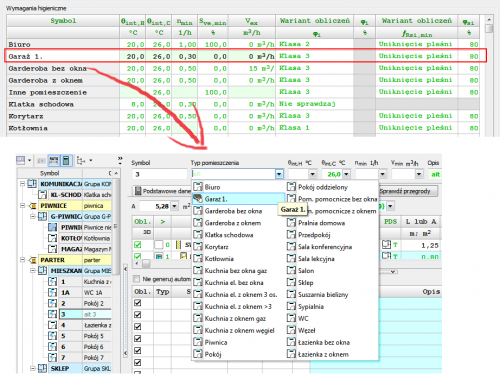

Definición de los requisitos de higiene para sus propios tipos de habitaciones
El usuario puede definir sus propios tipos de habitaciones y especificar las temperaturas de diseño y los requisitos de ventilación para éstas. Gracias a esta función, puede acelerar significativamente el trabajo, ya que definir los requisitos higiénicos de cualquier habitación se reduce a determinar si una habitación determinada es, por ejemplo, "cocina", "habitación" o cualquier habitación definida en la lista. de habitaciones.
Capacidad de definir cómo adoptar el valor LENI predeterminado para la iluminación
Capacidad de definir cómo adoptar el valor LENI predeterminado para la iluminación.

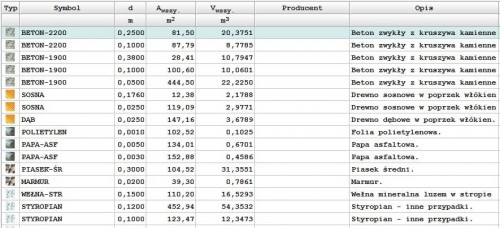

Crear una lista de materiales de construcción utilizados en la estructura del edificio
Program został rozbudowany o zestawienie materiałów budowlanych, z których zbudowany jest budynek. W tabeli z zestawieniem można włączać i wyłączać kolumny. Całą tabelę można wyeksportować do pliku, który da się otworzyć w programie Excel.
Posibilidad de incluir un falso techo en los cálculos térmicos de las habitaciones
Program umożliwia pominięcie przestrzeni nad sufitem podwieszanym podczas obliczeń cieplnych pomieszczenia. Przestrzeń ta nie będzie wliczana w kubaturę wewnętrzną.

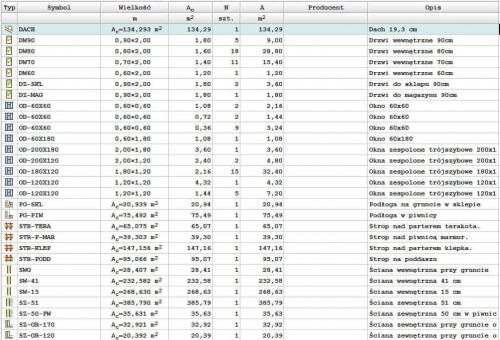

Crear una lista de tabiques de construcción que ocurren en la estructura del edificio
Program tworzy również zestawienie przegród budowlanych, występujących w budynku. W tabeli z zestawieniem można włączać i wyłączać kolumny. Całą tabelę można wyeksportować do pliku, który da się otworzyć w programie Excel.

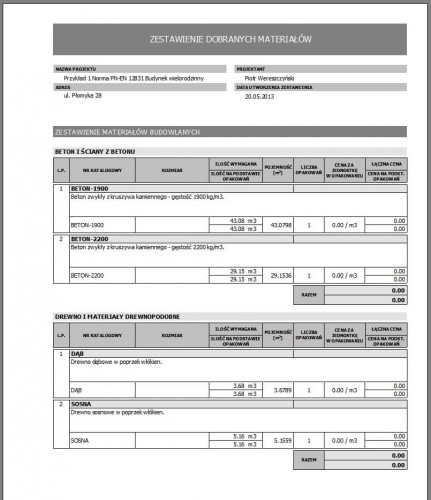

Creación de un informe con listado de materiales (materiales de construcción, tabiques de construcción, carpintería, radiadores, fabricantes).

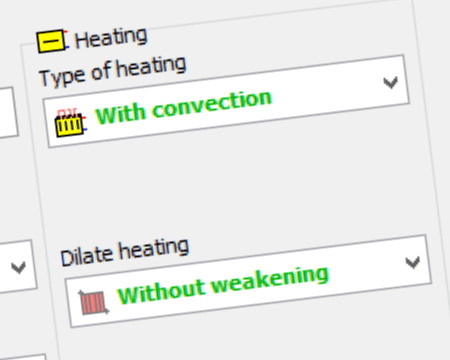

Carga térmica PN-EN 12831
El programa también crea un informe colectivo con una lista de materiales (materiales de construcción, tabiques, carpintería, radiadores, fabricantes). Puede personalizar este informe para adaptarlo a sus necesidades habilitando o deshabilitando secciones individuales según corresponda. Luego puede imprimirlo o guardarlo en archivos en varios formatos (incluidos PDF, BMP, JPEG, Excel, Word, HTML).
Cooperación con los programas familiares CC y SET.
Después de calcular la carga térmica, los resultados se pueden descargar de los programas CC/SET, por ejemplo Audytor CC y Audytor SET. Los programas CC/SET se utilizan para respaldar gráficamente el diseño de instalaciones y la regulación de instalaciones existentes de calefacción central y agua fría. Según el plano de instalación y los dispositivos seleccionados por el usuario, el programa incluye: selecciona radiadores, diámetros de tuberías, accesorios de tubería y preajustes de válvulas, bombas, proporciona pérdidas de carga totales en la instalación.
Certificado de Eficiencia Energética según la metodología de 2008
El programa equipado con este módulo soporta la determinación del Certificado de Eficiencia Energética de acuerdo con el Reglamento del Ministro de Infraestructuras del 6 de noviembre de 2008 sobre la metodología para el cálculo de la eficiencia energética de un edificio y una vivienda o parte de un edificio que constituya un conjunto técnico y de utilidad independiente y el método de elaboración y modelos de certificados de rendimiento energético.
Es posible emitir certificados de todos los modelos contenidos en el reglamento, incluido el modelo para edificios equipados con instalaciones de refrigeración. El Audytor HL es uno de los programas más elegidos por los certificadores para determinar el EPC.
El certificado designado se puede imprimir y guardar en muchos formatos electrónicos, por ejemplo, DOC, XLS, BMP o un archivo PDF protegido contra edición.

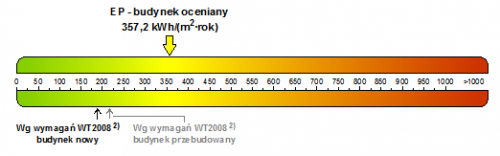

Características energéticas
El Audytor HL establece las Características Energéticas paralelas al Certificado de Eficiencia Energética. Es un documento que contiene muchos datos del edificio analizado. Entre otras cosas, comprobar si las particiones del edificio cumplen los requisitos técnicos, comprobar si la Energía Primaria es inferior al valor de referencia y los resultados del cálculo parcial. El rendimiento energético determinado se puede imprimir y guardar en muchos formatos electrónicos, por ejemplo, DOC, XLS, BMP o un archivo PDF protegido contra edición.
Consumo energético - calefacción PN-EN ISO 13790
Audytor HL realiza cálculos según la norma vigente PN-EN ISO 13790:2009 "Eficiencia energética de los edificios - Cálculo del consumo de energía para calefacción y refrigeración". Audytor HL calcula el consumo de energía para calefacción y refrigeración (según la versión del programa). Audytor HL permite convertir fácilmente el proyecto del antiguo estándar PN-B 02025 al nuevo. Los resultados se recopilan en tablas y gráficos fáciles de ver, que permiten un análisis detallado de partes seleccionadas del edificio. Para todas las personas, especialmente aquellas que preparan Auditorías Energéticas, la función variable es de gran utilidad a la hora de calcular el consumo energético.

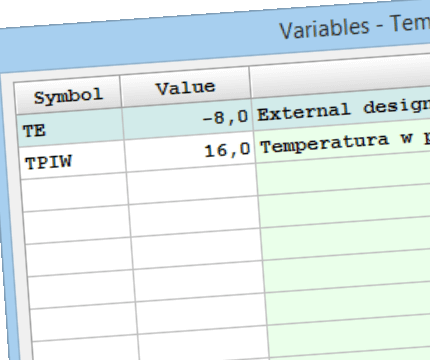

Variables de cálculo
Una función interesante del programa, de gran utilidad a la hora de preparar Auditorías Energéticas, es la posibilidad de parametrizar casi por completo el modelo del edificio. El sistema variable es fácil de usar. Es decir, la tabla define el símbolo de la variable y el valor asignado a ella. Luego, el símbolo de la variable se puede ingresar en cualquier control de programa donde se puedan ingresar valores numéricos. Un ejemplo de uso es definir una variable correspondiente al espesor del aislamiento de poliestireno y luego usar esta variable en muchos tabiques. Cambiar el valor de una variable cambia inmediatamente el valor en todos los controles en los que se utilizó.

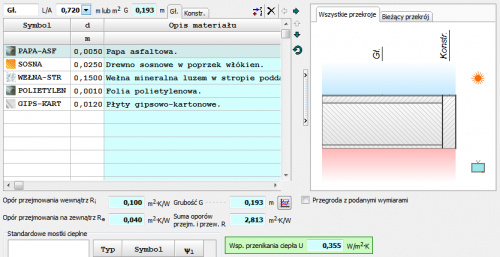

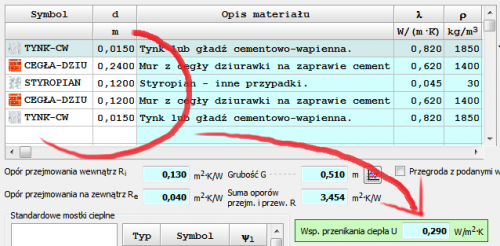

Coeficiente de transferencia de calor PN-EN ISO 6946
En el programa Audytor HL se puede calcular el coeficiente de transferencia de calor U de tabiques de construcción según la norma PN-EN ISO 6946 "Componentes y elementos de construcción. Resistencia térmica y coeficiente de transferencia de calor. Método de cálculos".
El valor U de los tabiques en contacto con el suelo se calcula según un método especial descrito en la norma PN-EN ISO 13370 "Propiedades térmicas de los edificios - Transferencia de calor a través del suelo - Métodos de cálculos".
El catálogo de materiales se puede buscar y filtrar fácilmente por tipo de material, por ejemplo, materiales aislantes, materiales para tejados, y ampliarlo con nuevos elementos. Cualquier cambio que realice en el tabique calcula inmediatamente el valor U para las nuevas condiciones, lo que le permite obtener resultados rápidamente.
Audytor HL permite calcular tabiques no uniformes con un número ilimitado de secciones transversales.
Wymiana ciepła przez grunt PN-EN ISO 13370
La transferencia de calor a través del suelo, una pared exterior al suelo o el suelo del sótano en los programas de la serie Audytor HL se calcula según un método especial incluido en la norma PN-EN ISO 13370. El método de cálculos del calor. El coeficiente de transferencia para, por ejemplo, un suelo sobre el terreno es relativamente complicado. Sin embargo, en Audytor HL, ingresar datos que describen dicho piso no difiere mucho de ingresar un simple tabique, por ejemplo una pared.
Tabiques heterogéneos
Sistema de herencia de datos predeterminados
Una parte importante de los datos ingresados al inicio de la entrada al edificio, es decir, en los datos generales, son los datos típicos predeterminados para todo el edificio utilizados en el sistema de herencia de datos.
El exclusivo Sistema de herencia de datos utilizado en el programa significa que en muchos casos el programa permite la generación automática de datos detallados al ingresar al cuerpo del edificio.
Esta solución le permite evitar ingresar repetidamente la misma información por separado en cada habitación.
Sistema de herencia de datos predeterminado
Una parte importante de los datos ingresados al inicio de la entrada al edificio, es decir, en los datos generales, son los datos típicos predeterminados para todo el edificio utilizados en el sistema de herencia de datos.
El exclusivo Sistema de herencia de datos utilizado en el programa significa que en muchos casos el programa permite la generación automática de datos detallados al ingresar al cuerpo del edificio.
Esta solución le permite evitar ingresar repetidamente la misma información por separado en cada habitación.

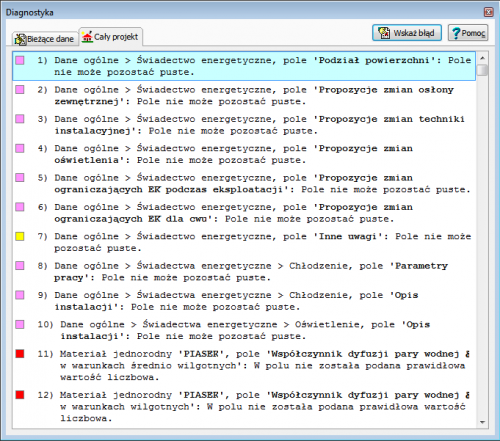

Control de la exactitud de los datos introducidos
Los datos del proyecto se ingresan en tablas. Cada elemento ingresado está asociado a un sistema de control de corrección, así como a un sistema de ayuda que permite obtener información sobre la cantidad ingresada o recuperar datos de catálogo apropiados. El programa elabora una lista de errores. Cada error tiene una categoría. Los más importantes están marcados en rojo. Desde la lista de errores, puede ir directamente al control al que se aplica el error.

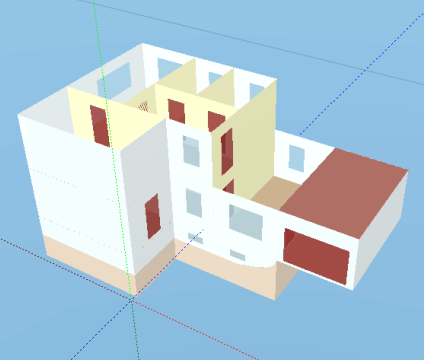

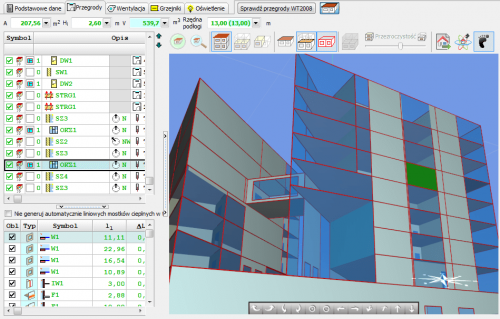

Vista previa 3D del modelo de construcción importado
Una función que permite verificar de forma casi tangible el modelo de edificio transferido a Audytor HL desde Revit Architecture 2011, 2012 o Revit 2016 - 2020. El modelo de edificio en la vista previa tridimensional está vinculado a las tablas de edición de tabiques y puentes. Al hacer clic en un tabique, por ejemplo, se selecciona en la tabla y permite corregir inmediatamente cada elemento del dibujo.
Análisis de humedad de tabiques de edificios - calculadora de distribución de temperatura
El programa Audytor HL está equipado con un módulo que permite analizar el comportamiento de la humedad en los tabiques de los edificios. A lo largo de varios años, este módulo ha adoptado diversas formas. Desde una gráfica que muestra la distribución de temperatura dentro del tabique, pasando por una gráfica de temperatura y presión parcial y saturación de vapor de agua, hasta un análisis amplio de particiones según la norma PN-EN ISO 13788. Esta última fue introducida en los programas a partir de la versión 5.0. Permite detectar el peligro de que el vapor de agua se condense dentro del tabique del edificio y en su superficie interna.
Entrada fácil de los datos de diseño al ordenador
El editor 3D es amigable al usuario y ayuda a los diseñadores a ingresar los datos de forma eficiente y rápida.
Fácil modelado por ordenador de plantas de edificios
Gracias a la funcionalidad de introducir los dibujos básicos del edificio, los usuarios del programa pueden dibujar paredes, ventanas, puertas y pisos sin necesidad de un dimensionamiento manual preciso de todos estos componentes. La importación de dibujos básicos de construcción es posible desde archivos DWG, mapas de bits o directamente desde dispositivos de escaneo.
Control de la corrección del modelo
Después de crear modelos tridimensionales de edificios mediante ordenador, los diseñadores pueden verificar la corrección de las particiones introducidas de edificios.
Ahorro de tiempo
Los conceptos de herencia de los datos y datos predeterminados ahorran tiempo y esfuerzo de los usuarios durante la introducción de elementos de construcción.
Opción de modificación rápida de parámetros
La posibilidad de realizar cambios rápidos de parámetros. Gracias al uso de variables se puede realizar cálculos de variantes.
Preselección de radiadores
Ya en la etapa de diseño del edificio, el diseñador puede evaluar las dimensiones requeridas de los radiadores que serán necesarias en los sistemas de calefacción.
Asistencia en la preparación de la documentación técnica
El diseñador puede elaborar la documentación técnica de los proyectos, basándose en amplios listados de materiales, particiones de construcción y radiadores seleccionados.
Requerimientos técnicos
El programa se ejecuta bajo MS Windows (10, 11) 32bit y 64 bit. El hardware mínimo:
- 1200 MHz procesador,
- 4 GB RAM,
- 2 GB de espacio libre en el disco duro,
- Una pantalla a color con una resolución de pantalla mínima 1024x768,
- 500 MB espacio libre en el disco duro ,
- Tarjeta gráfica compatible con OpenGL 2.0 y más alta.
Requisitos de hardware para el editor 3D
Requisitos de resolución de pantalla vertical:
- mínima - 768 puntos,
- suficiente para un trabajo cómodo - 900 puntos,
- la más conveniente - 1080 puntos.
Requisitos para la configuración de tipo de letra del sistema:
- Windows Vista, 7, 8 - tipos de letra "más pequeños 100%",
- Windows XP - tipo de letra"normal".
El ordenador debe tener una tarjeta gráfica que admita la tecnología OpenGL en la versión:
- mínima 2.0,
- suficiente para un trabajo cómodo: 3.3 y superior.
